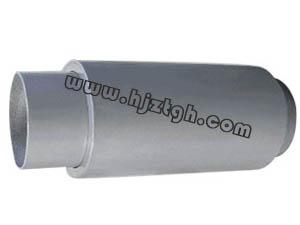

波紋補償器中的用的元件主要是波紋管，管道接管或法蘭，導流筒以及限位拉桿裝置等。下面我們認識下其中的波紋管，導流筒以及法蘭的具體知識和注意事項。

　　導流筒

　　導流筒對于波紋補償器起著很重要的作用，在沖刷力較強的管道膨脹節時，波紋補償器導流筒可以起到耐磨作用，使波紋管免受介質沖刷，以延長膨脹節的使用壽命。

　　導流筒也稱導向筒，一般安裝在膨脹節的內側。

　　導流筒主要有以下功能：導流筒具有導向作用，可避免管道變形時造成的波紋管失穩現象。導流筒能降低高速流體引發波紋管結構振動，并起到保護波紋管的作用。

　　波紋補償器導流筒在安裝時需要按以下步驟執行：

　　1、安裝前需先把需要的管件在水平面上放平。

　　2、安裝時先把絲扣橡膠接頭擰在其中一段管件上，然后在擰另一端管件。需要注意的是，整個過程管件始終保持在水平面上。

　　法蘭

　　波紋補償器的法蘭是補償器和施工管道的一種連接方式的部件，補償器有兩種安裝方法，一種是焊接，一種是法蘭連接，如果工作狀態為常溫、沒有振動、介質流速液體小于5m/S，氣體小于50m/s，一般選擇焊接，相反選擇法蘭連接。法蘭的材質也有很多種，也需要根據具體的施工要求決定的。

　　波紋管

　　波紋管是指用可折疊皺紋片沿折疊伸縮方向連接成的管狀彈性元件。

　　波紋管作為彈性密封零件，首先要滿足強度條件，即其應力不超過給定條件下的許用應力。許用應力可由應力除以系數得出。根據波紋管的工作條件和對它的使用要求，應力可以是屈服強度，也可以是波紋管失穩時的臨界應力，或者是疲勞強度等。要計算波紋管工作應力分析波紋管管壁中的應力分布。
